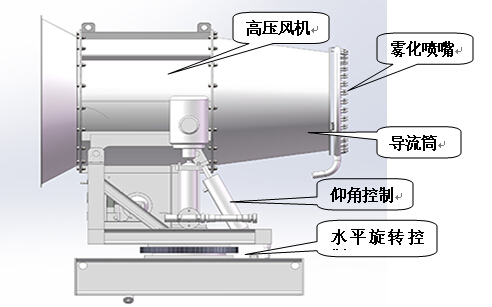

雾炮机设备结构配件图解

雾炮机主要由电机、高压风机、水平旋转装置、仰角控制装置、导流筒、雾化喷嘴、高压泵、储水箱。

1、 增压装置有电机和压力机组合一起，作用是利用电机动力推动高压泵把储水箱的水吸入并进行加压后输出，输送到喷头。

2、 强风导流装置有风机和风力导流筒组成，作用是把风机的强风气流集合定向并强力喷出，目的是把水雾顺向喷射。

3、 结构和储水单元是机械框架和一定容积的储水箱组成，作用是为雾炮机提供喷射水源，框架也可以设计安装轮式行走。

4、 雾化喷嘴装置是有高压水管和多个雾化喷嘴组成，安装在气流导流筒的前面出口位置，作用是把压力机来的水流充分雾化，配合强风气流进行远程喷射。

5、 动力装置是有发动机和功能电气控制柜组成，作用是为压力机和风机及提供标准功率电能（也可以根据需要进行电网直接供电），电气控制柜作用是控制整套雾炮机设备的喷雾工作状态（也可设计遥控功能和无人操作控制，以适应不同场合的需要）。
